功能简介

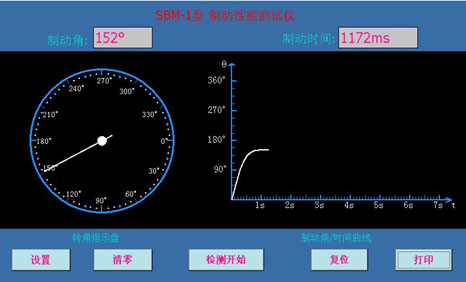

本系统主要用于检测锻压机械、电机、发动机、变速箱、车轮等的制动性能。它通过测量被测机械的制动角和制动时间，来判定被测机械的制动性能的优良。系统主界面如图2.1所示。转角指示盘显示被测压力机的转角，制动角/时间曲线直观反映了被测压力机的制动性能。

锻压机械、电机、发动机、变速箱、车轮等的制动时间是指从触发机械停机控制回路开始到机械旋转往复机构完全停止运动所经历的时间。

机械压力机的制动角度是指从触发压力机停机控制回路开始到压力机滑块完全停止运动期间压力机曲轴所转动的角度。

测定机械压力机的制动时间及制动角度必须安装光电编码器。

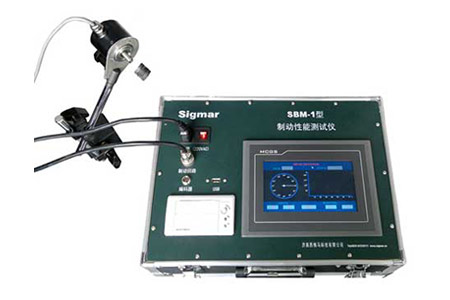

SBM-1型制动测试设备

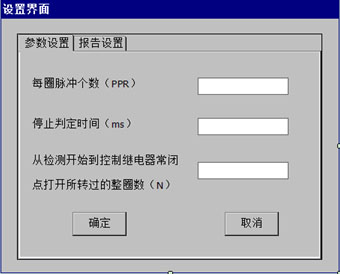

SBM-1型制动测试设备设置界面

接线说明（以压力机为例）

电源连接

SBM-1型制动性能测试仪用220V交流电源，只需将标准交流电源线插于电源座，然后连接到220V交流电源，开启电源开关即可正常使用

制动回路连接

制动回路为继电器输出，共三根线，可带载250VAC 10A。其中航空插头端子5为公共端；端子3为常开点；端子1为常闭点

编码器连接

编码器用于测量压力机的转动角度，出厂配置的编码器为3600PPR（脉冲/圈），电源范围7-24VDC。航空插头共三根线，端子1为15V直流电源，给编码器供电；端子3 为编码器输出的脉冲；端子5为电源地。

测定机械压力机的制动时间及制动角度连线如图所示：

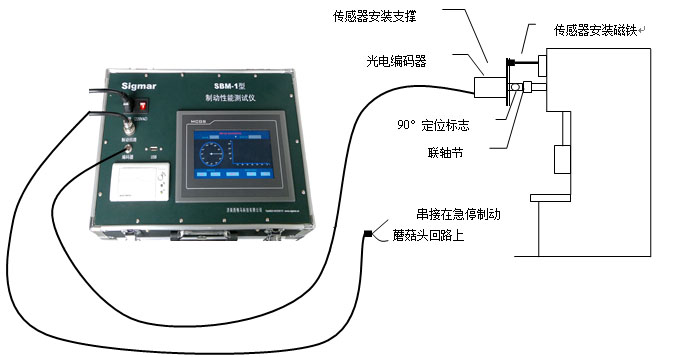

测定机械压力机的制动时间及制动角度连线

技术参数

1. 触摸屏显示：显示特征过程的曲线与数值

2. 配接传感器：机床专用光电编码器

3. 系统精度：0.1%

4. 角度测定范围：0-360度

5. 时间测定范围：0-2000mS

6. 转速测定范围： 0-1000RPM

7. 惯性移动量测定范围：0-1000mm

8. 可测量行程次数范围：40次/秒

9. 使用环境条件：0℃-55℃，湿度＜80%

10. 电源：AC220V 50Hz高抗干扰开关电源

11. 保险丝：1.5A

12. 仪表外形尺寸：410x290x90mm

13. 数据可存储，可用U盘导出

14. 内置打印机

15. 重量：约3kg
