可通过PC，自动测量并记录多点应力、应变或残余应力的缓变全过程。

残余应力测试系统组成 : 电阻应变仪 + 测残余应力打孔仪(选配) + 相关消耗品

1、ASMB2-32残余应力检测仪（含相关软件，须配置PC机）1台。

ASMB2-32型残余应力检测仪特点：

● 同时测量10个点的残余应力、静态应力，或32个点的应变，效率高；

● 自动、在线、监测残余应力释放过程，方便了解残余应力的变化规律；

● 测量数据以数字、曲线的形式显示，并可存储测量数据及曲线，可查看历史数据及曲线，数据可导出多种格式存储；

● 可设置弹性模量、泊松比、灵敏度系数、释放系数、附加应变、导线电阻补偿；

● 自动计算残余应力的大小及方向；

● 温漂小，时漂小，适合各种现场；

● 分辨率高，达0.1με，测量精度高；

● 抗干扰能力强

2、RSD1型 测残余应力打孔仪  1套

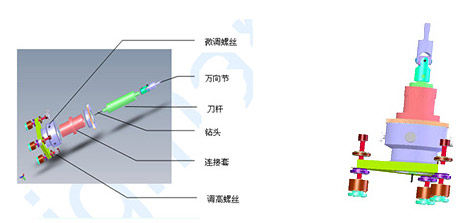

RSD1型 测残余应力打孔仪 针对平面、边角、直角等测试环境，可实现多方位测量；显微镜调节，显微镜中有栅格线与应变花精确对中；转速可调节控制，减少温升对测试的影响。

RSD1型 测残余应力打孔仪整体图

平面打孔装置

直角打孔装置

角焊缝打孔装置

主要技术指标
● 高精度显微镜：0.01mm；
● 高精度自锁紧卡具：φ0.02 mm；
● 钻孔直径：1.0－3.0mm；
● 调速范围：0～2600r/min。

3、相关消耗品(用户可自行选择数量)

①.三轴应变花(BSF120-1.5CA-T)
②.环形接线端子(38-22-1)
③.粘结剂(495)

ASMB2型残余应力检测仪数据手册

一．概述
ASMB2-32/24/16/8残余应力检测仪是济南西格马公司自主研发的同一系列通道数分别为32、24、16、8的静态应变仪。它们须与本公司专用计算机软件配合使用，主要测量静态应变、应力、残余应力。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试，因而测量精度高、线性好、温漂小，可长时间、安全、可靠地工作，可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。

二．主要功能
1．测量各种线弹性材料的静态或缓慢变化的应变、应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等；还可去除测残余应力打孔引起的系统误差。
3．可以测量各种物理信号
（1） 一次直接测量信号：应变信号
（2） 二次计算生成信号：应力信号、残余应力信号、根据一个或多个一次应变信号（利用软件中各种复杂高级函数）生成任意虚拟信号
4．计算机软件主要功能
（1）所有一次直接测量信号的数据都可以实时保存
（2）所有被测物理信号的数据实时以表格形式显示

（3）所有被测物理信号的波形实时显示

a.信号随采样次数变化的曲线

b.信号随时间变化的曲线

c.信号Y随信号X变化的X－Y曲线

d.被测工件随时间变化的振型图

（4）强大的事后数据回放、数据处理、数据分析、图形处理等功能

（5）数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进一步处理

三．应用领域
1.机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位移、温度、应变应力综合测试；机床导轨的残余应力测试。
2.高铁、汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的应变应力测试。
3.电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力、温度、压力综合测试。
4.土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5.桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6.材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。

7.冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

四．ASMB2-32照片

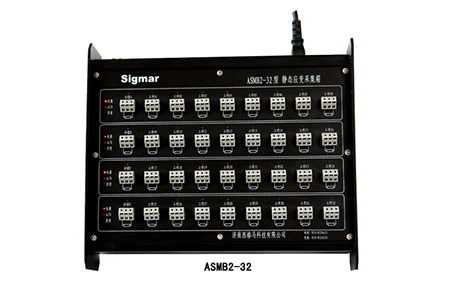

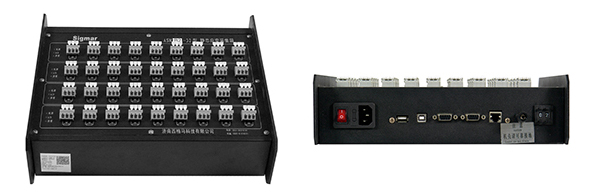

ASMB2-32静态应变采集箱(残余应力检测仪)照片

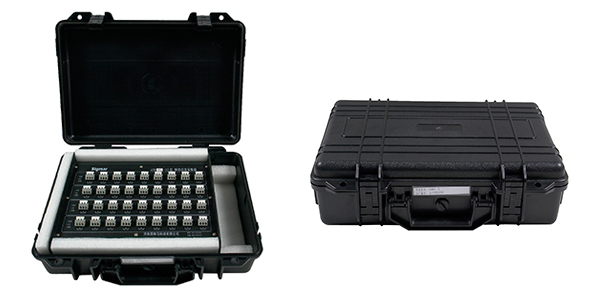

ASMB2-32静态应变采集箱及仪表（残余应力检测仪）箱照片

五．技术指标

型号 性能参数	ASMB2-32/24/16/8   残余应力检测仪
特点	静态、高精度、接桥简单； 适合应力或残余应力精密测试
测试内容	应变；应力、残余应力
接传感器类型	应变片
测试信号	应变
测试范围	-60000 ～+60000με
ADC	24 位,∑-Δ
通道数	32/24/16/8 （以ASMB2-32为例：可同时接10个测应力用应变花，自动巡检、监测10个点的应力、或残余应力及其变化；或可接32个电阻应变片，自动巡检32个通道）
通讯	RS485/422 （附件含转USB接口）
扩展性	多台设备通过HUB连接电脑同时工作
每通道最高采样率	10S/s
分辨率	0.1/0.5/1με
误差1	0.05%D ±0.3με
温漂2	1με/℃
时漂3	3με/24h@-5000με
接桥方式	半桥公共补偿 (8通道共享1个补偿应变片)
显示、操作	通过PC机显示、操作
配套PC软件	Sigmar 综合测试软件(可设置应变片灵敏度、材料泊松比、弹性模量，可长导线补偿)
抗干扰	可抗静电、脉冲群、电磁辐射等电磁干扰， 允许在被测材料上电钻打孔、电焊、等离子切割等操作
接线端子	夹式直插
电源	220VAC 电源输入
工作温度	-40 ～70℃
尺寸	308mm×266mm×95mm
重量	ASMB2-32 ：2672g；ASMB2-24：2547g；ASMB2-16：2422g；ASMB2-8：2297g

上标：
1、20℃～30℃内，测量值D的误差典型值
2、20℃～30℃内，温度漂移典型值
3、24小时的时漂典型值

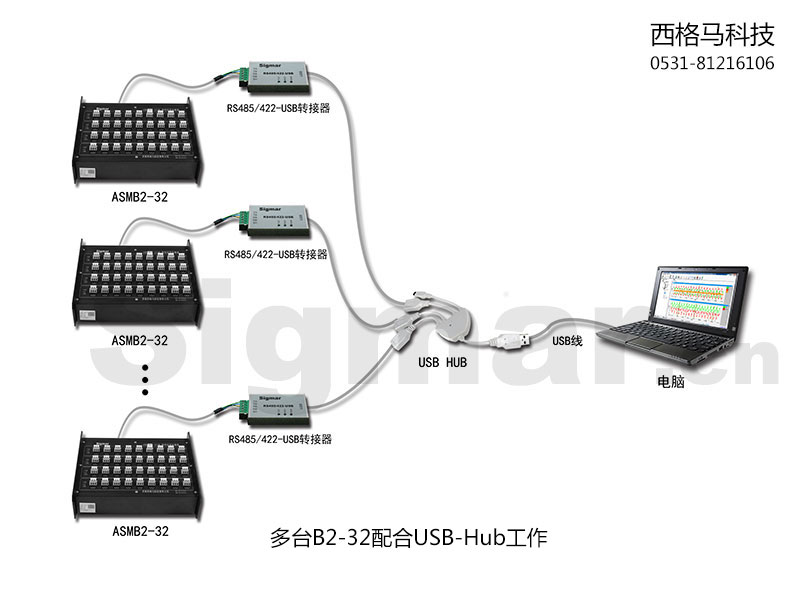

六、功能示意图

七、应用案例

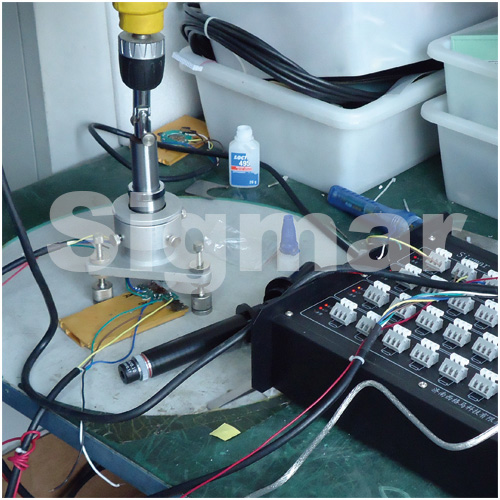

航空硅铝接线盒残余应力检测
